一、产品概况：

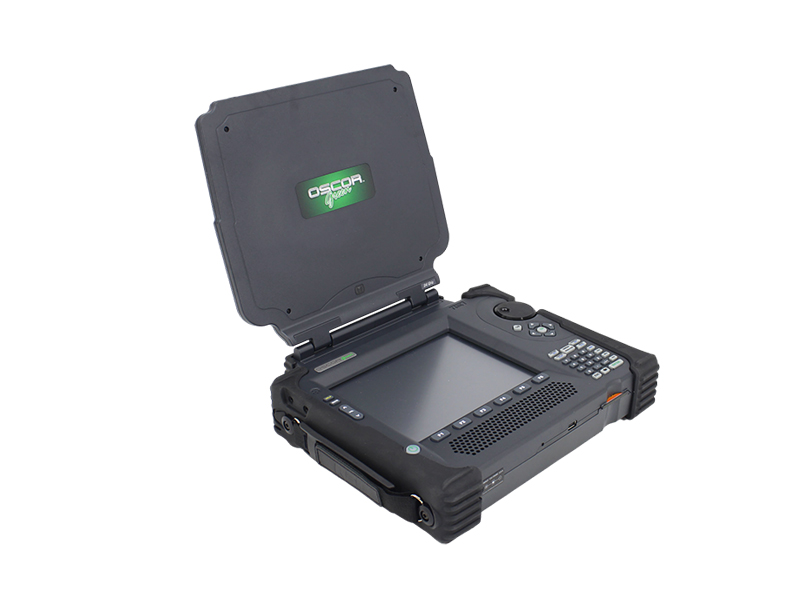

OSCOR Green是一款便携式频谱分析仪，可在一秒内完成10kHz~24GHz全频段扫描，并对超宽频段内的非法、未知等射频信号进行探测、分析和追踪，快速检测发射型电子监控设备，确保捕捉到频谱活动。本产品专业应用于非法窃听信号的探测，通讯系统的实地勘测，射频辐射的分析，以及针对射频频谱滥用情况的调查等。

二、产品功能：

1. 现场勘查通讯系统：音频、视频、手机基站信号、微波、载波电流及红外信号等；

2. RF 射频发射分析；

3. 无线服务提供和安装；

4. 评估通讯信道利用率；

5. 对窃听信号的安全检查。

三、功能特点：

• 扫描和运转速度：
  OSCOR Green 1秒内对于24GHz范围进行12.2kHz级别扫描。快速扫描时间、内置天线以及板上软件使得 OSCOR Green 轻松并快速配置，优化整体运行速度。

• 内置自动切换多种天线系统：

① 使用完整自动切换多种天线系统完成从100kHz到24GHz 或者100kHz到8GHz的精确时间频谱可视性（依型号不同）；

② 内置10dB前置放大器提高接收器灵敏度；

③ 获取全面信号活动，不错过由于限制天线范围或者来自切换外部天线时的信号。

• 便携性：

OSCOR Green重量轻（4.4公斤），体积小，可手持，便于在目标区域内移动，同时收集跟踪数据并进行信号分析。内置天线和分析软件使其易于安装部署，并能快速捕获和比较来自多个地点的光谱数据。

① 显示12.2kHz解析度的当前每秒24GHz追踪数据；

② 快速检测局部调制所有类型的RF能量传输；

③ 细节缩放模式研究并缩放频谱上的信号，并不打断频谱高峰追踪获取；

④ 具备专有追踪分析功能。快速获取、存储参考及目标追踪，并进行比较。

四、技术规格：

• 音频解调：1. 宽带FM；2. 窄带FM；3. 宽带AM；4. 窄带AM； 5. 副载波；6. 单边带；

• 视频格式：NTSC，PAL，SECAM；宽带AM或者宽带FM解调；视频解调显示；

• 解调带宽：

音频：200 kHz，12.5kHz，6.25 kHz，2 kHz；

视频：12.75 MHz ，6.375 MHz；在解调的同时，频谱图会实时更新并显示在屏幕上；

• 射频系统：

频率：50kHz~24GHz；

显示平均噪声等级（DANL）（25kHz分辨率带宽）：无前置放大器 =-100dBm；有前置放大器 =110dBm；

扫描速度：24GHz/ 秒；

前置放大器：DC-8GHz=10dB

衰减：DC-24GHz=0dB，-10dB，-20dB，-30dB；

动态范围：最小/最大范围：90dB；

SFDR：80dB；

• 音频系统：

调制模式：AM，FM；

滤波器带宽：800kHz，200kHz，12.5kHz，6.25kHz，2kHz；

副载波滤波器：6.25kHz，12.5kHz，200kHz；

• 视频系统：

制式：NTSC，PAL，SECAM；

解调：AM，FM；

滤波器带宽：12.75MHz，6.375MHz；

副载波滤波器：6.25kHz，12.5kHz，200kHz；

• 天线系统：

内置自动转换天线系统；

频率：100kHz~24GHz；

• 输入/输出：

Aux RF in：50kHz~8GHz；

输出端：以75MHz为中心的附近25MHz带宽；

基带输出：DC-6MHz；

扩展：辅助控制端口MPP；

• 用户界面：

8.4″触摸屏软按键和光学编码器旋钮；

USB端口（ A 类）：为外设预留（如鼠标键盘等）；

• 电源：

通用型电源供给：100~240VAC，50~60Hz

可充电电池：可充电锂电池，2~3小时

• 扩展存储功能：

闪存卡；

USB A类接口；

• 物理规格：

工作温度：0℃~+50℃；

产品尺寸：29.2cm×33.5cm×7.6cm；

产品重量：4.4 KG；

装箱尺寸：14cm×37.8cm×49.5cm；

满载重量：9.5 KG。
